Тормоза с пневматическим приводом: что общего у поезда и грузовика?

Знаете как работает тормозная система с пневматическим приводом? Сегодня порадуются любители тяжёлой, грузовой техники, а вместе с ними и мы все попытаемся понять эту пневматическую систему тормозов, которая является отличительной особенностью подобного вида транспортных средств.

Когда ещё не было автомобилей…

Надо сказать, что пневматические тормоза (использующие воздух в качестве рабочего тела) – изобретение не новое. Их история начинается ещё в конце ХIХ века, и разрабатывались они не для автомобилей, коих в те времена ещё толком то и не было, а для железнодорожного транспорта, развивающегося тогда семимильными шагами.

Простейшая схема пневматического тормоза

Своим появлением они решили сразу несколько проблем – позволили поездам стать более мощными, а также перевозить больше грузов, так как только пневматика смогла обеспечить адекватное тормозное усилие для тяжёлых составов.

До автомобилей это чудо инженерной техники добралось лишь в 40-е годы ХХ столетия, когда стали появляться поистине большегрузные тягачи и другая, нелёгкая техника на колёсах.

Пневматические тормоза: только воздух нам поможет

Почему лишь пневматический привод подходит для подобных транспортных средств? На самом деле вся проблема в человеке, а вернее в его ограниченных силах.

Эффективность привычных для нынешних легковушек гидравлических тормозов и уже тем более механических в любом варианте исполнения зависит от силы нажатия на педаль, и даже вакуумный усилитель, призванный помочь водителю, не всесилен.

А теперь представьте, с какой силой надо давить на педаль, чтобы остановить многотонный грузовик с прицепом.

Даже если создать гидравлическую систему, нагнетаемую, например, мощным насосом, то для того чтобы погасить энергию движения столь крупной техники, давление пришлось бы повысить до огромных величин, что влияло бы на надёжность всей схемы.

Справиться с этой задачей сможет только пневмопривод. О его принципе действия и конструкции далее.

Как работает тормозная система с пневматическим приводом?

Итак, как же заставить воздух работать на нас? Чтобы разобраться в этом, давайте рассмотрим общее устройство пневмотормозов. Простейшая схема состоит из таких элементов:

  • компрессор;
  • ресивер (воздушный баллон);
  • кран;
  • тормозной цилиндр (камера);
  • колодки;
  • педаль.
Простейшая схема пневматических тормозов автомобиля
Схема простейшего пневмотормоза автомобиля

Работают вышеперечисленные механизмы вместе следующим образом. Одним из ключевых игроков команды выступает компрессор, который постоянно во время движения закачивает под давлением воздух в ресиверы.

В остальной части системы в это время держится низкое давление, но как только Вы нажимаете педаль – всё меняется.

В момент нажатия поворотная пробка крана изменяет положение и соединяет ресиверы с тормозным цилиндром. Попавший в него под большим давлением воздух, давит на диафрагму, которая в свою очередь перемещает шток, соединённый одним концом с разжимным кулаком.

Этот кулак последнее препятствие между энергией сжатого воздуха и тормозными колодками, которые сдаются под его напором и зажимают тормоза.

Когда педаль отпущена, кран возвращается в исходное положение, тем самым соединяя тормозную камеру с атмосферой. Давление в ней падает, тормоза отпускаются.

Хорошие и не очень стороны пневматики

Мы рассмотрели самый примитивный случай пневматической тормозной системы, в реальных конструкциях всё гораздо сложнее. Кстати, о сложности – это один из недостатков таких схем. Какие ещё минусы, а также какие плюсы есть у них?

Начнём с хороших сторон. Неоспоримым преимуществом пневмотормозов, о котором мы уже говорили, является возможность генерировать большие усилия на тормозные колодки, при этом педаль нажимается без особых проблем. Помимо этого, такие системы прощают небольшие негерметичности в магистралях, обладают высокой надёжностью и КПД, достигающим 80-85%.

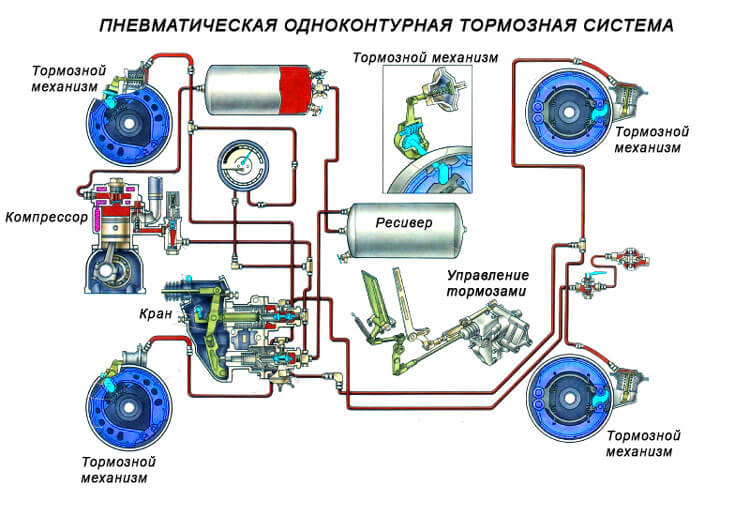

Одноконтурная пневматическая тормозная система автомобиля
Схема тормозной системы автомобиля

Конечно же, есть и недостатки. К ним относится большое время срабатывания пневматики, габариты и сложность системы, отбор мощности двигателя машины на работу компрессора, а также вероятность остаться без тормозов в морозы, так как в магистрали довольно часто попадает вода и при минусовых температурах она превращается в лёд, блокируя циркуляцию воздуха.

Вот мы и узнали как работает тормозная система с пневматическим приводом, которую вы, коллеги-автолюбители, не встретите на легковушках. А я продолжу знакомить вас с устройством машин и уже готовлю следующую интересную статью.
